LE SYSTÈME ECOVEGETAL MINERAL

Pour réaliser des parkings gravillons à usage intensif

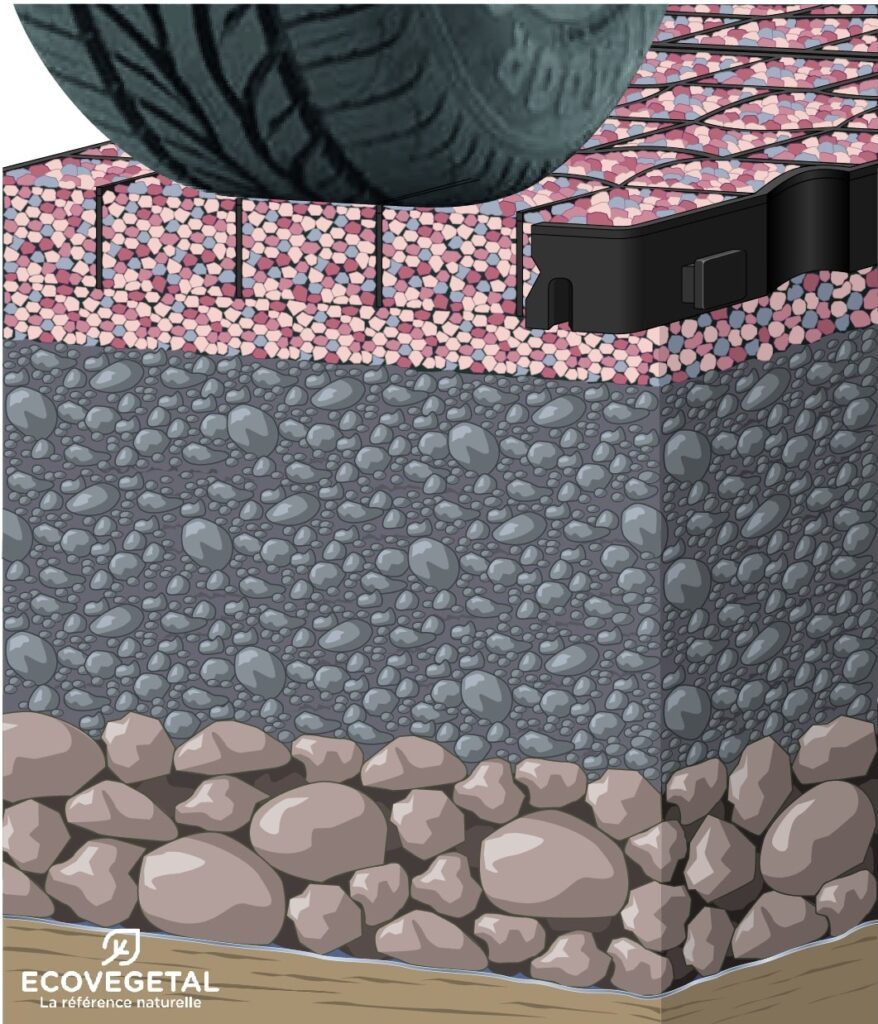

ECOVEGETAL MINERAL est un système constitué de dalles alvéolaires ECORASTER et d’un remplissage minéral de granulométrie adaptée. Ce système permet la création de parkings perméables sans entretien. Il peut être associé aux autres systèmes drainants ECOVEGETAL comme les systèmes ECOVEGETAL PAVÉ ou ECOVEGETAL MOUSSES.

Différents matériaux de remplissage sont possible en fonction du rendu souhaité. Les places de stationnement peuvent être délimités par des plots de marquage ou des lignes de pavés.  La structure des dalles a la capacité d’absorber les effets de dilatation ce qui évite leur soulèvement.

Les avantages du système ECOVEGETAL MINERAL

POUR LA NATURE

  • La perméabilité du sol est préservée.
  • Les surfaces facilitent l’infiltration des eaux pluviales et ralentissent les écoulements.
  • L’utilisation de matériaux locaux permet de réduire les coûts de transport.

POUR LA POSE

  • Les surfaces assemblées sont parfaitement stables.
  • La structure répond aux sollicitations mécaniques spécifiques d’un parking.
  • Les vibrations provoquées par le passage des véhicules n’entraînent pas le soulèvement des dalles.
  • Les parois des modules résistent à la cassure.

POUR L'USAGER

  • La voie de circulation est bien délimitée.
  • Les places de parking sont clairement différenciées.
  • Les surfaces perméables ne nécessitent pas d’entretien.
  • L’aspect “gravillons” est conservé.
  • Les inconvénients de l’orniérage sont supprimés.

POUR L'USAGE

  • Le complément naturel des parkings végétalisés.

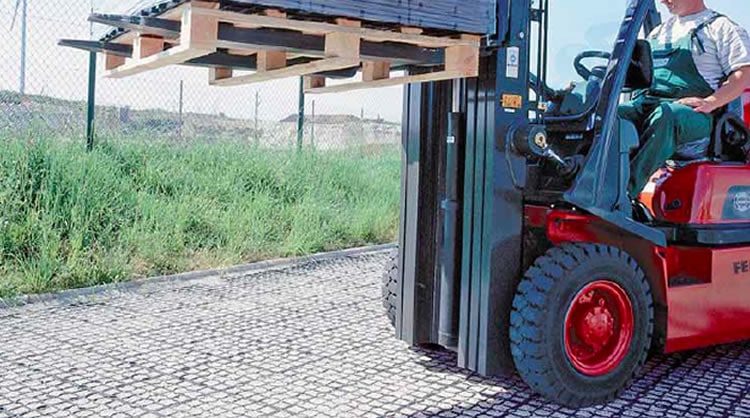

  • L’idéal pour la réalisation des voies d’accès, des aires de stockage de matériaux ou d’engins.
  • La bonne idée pour la construction de parkings de bord de mer avec remplissage sable.
Téléchargez nos CCTP types

CARACTERISTIQUES

  • Matériau : PEBD 100 % recyclé et recyclable,
  • Couleur : noire avec croisillons à la base,
  • Système d’attaches : par tenon-mortaise,
  • Résistante au gel, inaltérable aux UV, incassable,
  • Dimensions : dalle alvéolée 333 x 333, alvéoles 60 x 60 mm,
  • Hauteur : 40 ou 50 mm,
  • Capacité de charge à vide :150 t/m² (E40-S50) et 350 t/m² (E50),
  • Capacité de charge remplie :Min 800 t/m².

CONDITIONNEMENT

  • Unité de vente : plaque préassemblée de 1,33 m² (12 dalles),
  • Palettisation : 57,19 m²/ palette (E50, S50) – 73,15 m²/ palette (E40),
  • Couches/palette : 43 couches (E50, S50) – 55 couches (E40),
  • Poids au m² : 5,04 à 9,55 kg/m² selon modèle,
  • Poids d’une palette : 398 à 560 kg/palette selon modèle,
  • Transport/camion : 22 palettes, Surface : 1258,18 à 1609,30 m², Poids : 8,76 à 12,32 t.

CERTIFICATIONS

  • Agrément parking et parc à camion TÜV DIN EN ISO 124 E et B125
  • Agrément voie pompier + 20t/essieu TÜV DIN 4102,
  • Neutre pour l’environnement TÜV DIN 38412,
  • Durée de vie supérieure à 10 ans TÜV DIN 38412,
  • Agrément voie de circulation et zone de stockage TÜV DIN 1072,
  • Résistance au feu TÜV DIN 4102.

MATERIAUX DE REMPLISSAGE

  • La granulométrie ne devra pas dépasser 10 mm (2/6, 4/8, 6/10…),
  • Matériaux de remplissage :Mignonnettes de Seine, Porphyres, Pouzzolanes, Quartz, Ecolit (concassé de terres cuites recyclées),
  • Le marquage peut être réalisé par les plots ECOVEGETAL PMC, par des clous inox (hauteur 4 et 5 cm), par un remplissage de matériaux de couleurs contrastées.

Applications du systèmes ECOVEGETAL MINERAL

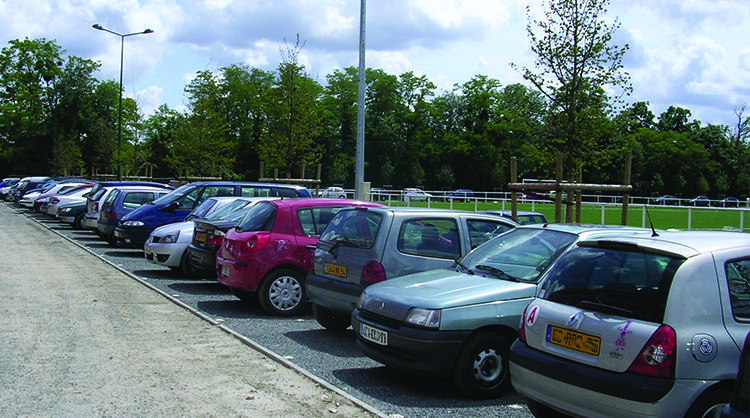

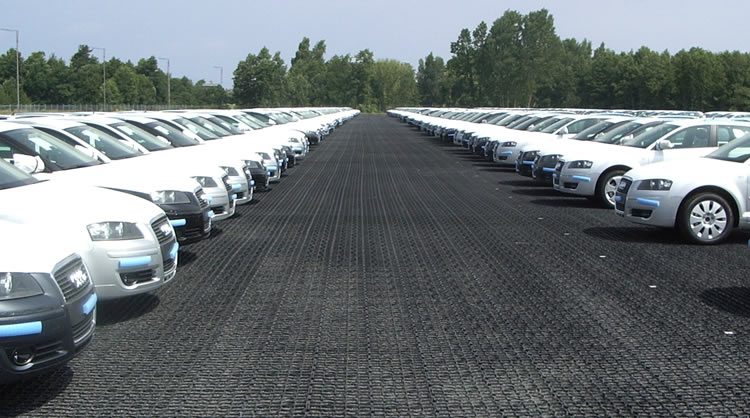

Stationnement MINERAL avec plots de marquage noirs

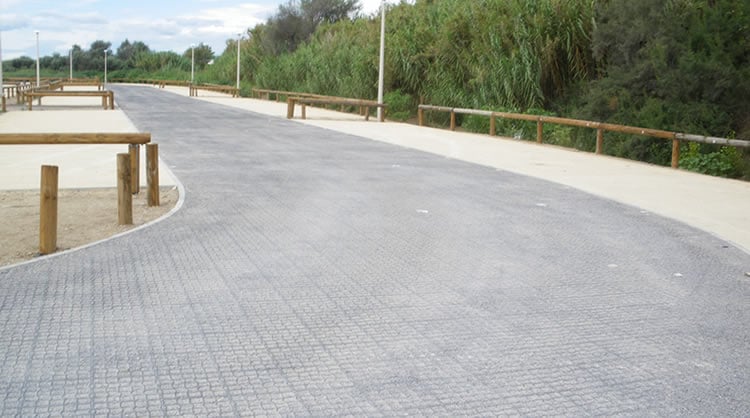

Voie d'accès minérale
Délimitations de places en pavés béton
Voir nos réalisations

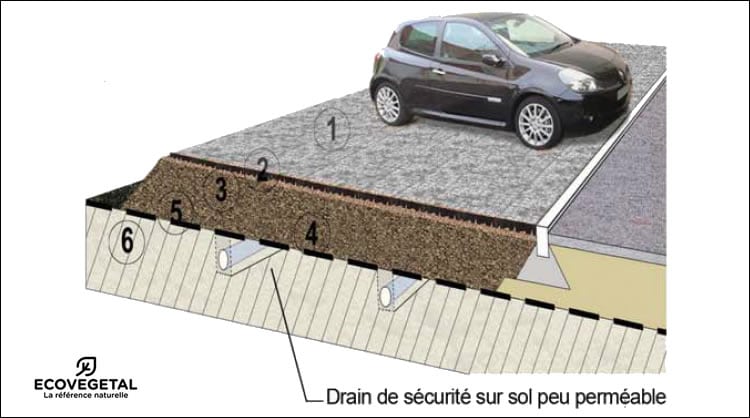

Conseils pour la mise en œuvre du système ECOVEGETAL MINERAL

Réaliser une étude géotechnique de portance à court et à long terme du fond de forme et vérifier la perméabilité du sol. Le dimensionnement des plateformes pour la circulation des véhicules est donné par le Guide des terrassements Routiers (GTR).

Contrôler la compacité de la couche de forme et la portance de la plateforme. (Les valeurs attendues pour une plateforme de niveau de résistance PF2 destinée à un usage parking sont EV2 ≥ 50 MPa et indice portant 10 < CBR ≤ 20.)

Décaisser le sol sur 30 à 60cm et contrôler la portance. Vérifier la perméabilité du fond de forme (6). (Un drainage est recommandé pour un coefficient de perméabilité K ≤ 10-6 m/s.)

  • Poser un géotextile anticontaminant (5).
  • Commencer la sous fondation par 10 à 40 cm d’une grave drainante 0/80 (4) et terminer par 20 cm d’une grave qualifiée drainante (3).
  • Compacter par couches successives de 10 cm (> 50 MPa).
  • Régler la fondation par un lit de pose de 2 cm constitué du matériau de remplissage des dalles et le compacter (2).
  • Poser les dalles ECORASTER E50 (1) et procéder au remplissage (les engins peuvent rouler sur les dalles vides ECORASTER).
  • Vibrer puis compléter le remplissage à refus.
