LE SYSTEME ecovegetal noues drainantes

Pour une meilleure infiltration des eaux pluviales

ECOVEGETAL NOUES DRAINANTES permet l’infiltration directe des eaux pluviales provenant du ruissellement de surfaces imperméables. Ces noues sont situées au niveau de la couche d’enrobé. Il est constitué d’un concassé drainant et d’une couche supérieure composée du système ECOVEGETAL MOUSSES, le tout stabilisé par une dalle ECORASTER.

Le systéme NOUES DRAINANTES est en adéquation avec un développement durable des infrastructures et la gestion différenciée des espaces verts. Il ne nécessite qu’un entretien simple et réduit, il est circulable par tout type de véhicules. NOUES DRAINANTES est particulièrement adapté pour les parkings de surface commerciale.

Les avantages du système NOUES DRAINANTES

POUR LA NATURE

  • Le compactage des sols est évité et la perméabilité préservée.
  • Les surfaces végétalisées facilitent l’infiltration des eaux de pluies, limitent le ruissellement de surface et ralentissent les écoulements.
  • Les matériaux utilisés sont inertes et écologiques (DIN 38412)
  • L’infiltration des eaux pluviales provenant de zones imperméabilisées.

ASPECT NATUREL

POUR LA MISE EN OEUVRE

  • Coût de mise en œuvre inférieure à la noue traditionnelle (40%).
  • La structure répond aux sollicitations mécaniques spécifiques d’une voie d’accés.
  • Solution simple et rapide ne nécessitant pas l’intervention d’une expertise en paysage.
  • Alternative à la noue paysagère

FAIBLE ENTRETIEN

  • POUR L’USAGER

    • Entretien limité à 2/3 tontes mécaniques par an.
    • Végétaux de milieu aride supportant très bien le piétinement, la sécheresse et l’excès d’eau.
    • Circulable en cas de besoin (secours, entretien, piéton …).
    • Considéré comme espace vert dans le PLU.

ACCESSIBLE PIÉTONS

POUR L’USAGE

  • Idéal pour infiltrer les eaux pluviales d’une zone imperméable.
  • Parfait pour limiter l’entretien d’un espace vert.
  • Les dalles évitent le compactage du sol et garantissent une perméabilité dans le temps.
  • Noue plate garantissant la sécurité des zones accessibles aux piétons.

INFILTRATION DES EAUX PLUVIALES

Mise en œuvre du système noues drainantes

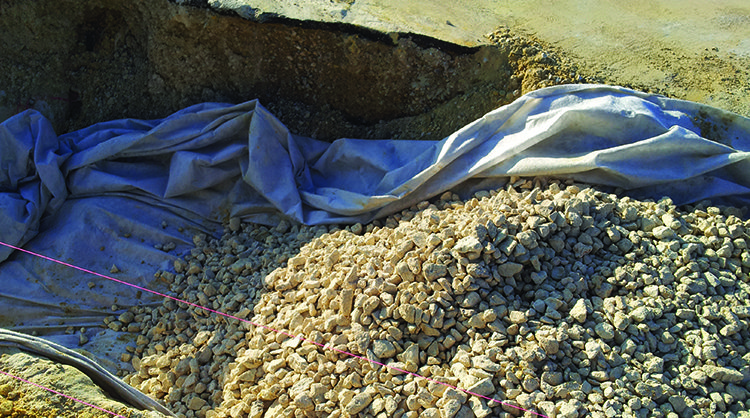

decaisser_sur_100_cm_la_terre_vegetale_avec_une_largeur_de_135_cm,__verifier_la_permeabilite_du_sol._si_le_coefficient_est_superieur_a_10-6_m.s_poser_un_drain_de_securite._231015161606

Décaisser sur 100 cm la terre végétale avec une largeur de 135 cm. Vérifier la perméabilité du sol. Si le coefficient est supérieur à 10-6 m.s poser un drain de sécurité.

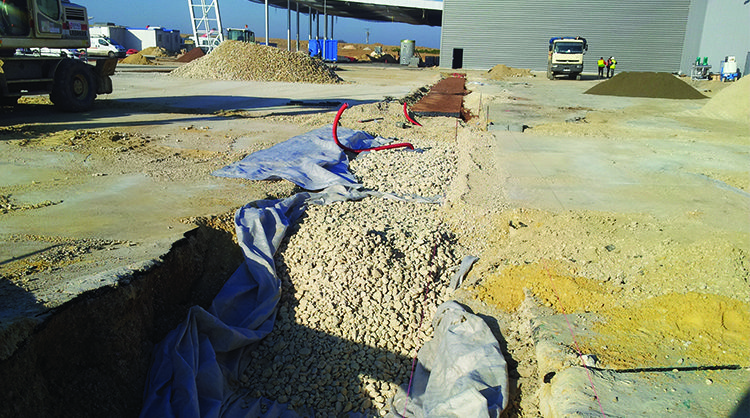

poser_un_geotextile_qui_permettra_denfermer_le_concasse._pour_assurer_le_drainage,_mettre_en_oeuvre_un_concasse_40-80_sur_90_cm_puis_compacter_et_assurer_les_niveaux._231015161606-1

Poser un géotextile qui permettra d’enfermer le concassé. Pour assurer le drainage, mettre en œuvre un concassé 40/80 sur 90 cm puis compacter et assurer les niveaux.

refermer_le_geotextile,_poser_une_couche_de_reglage_de_3_cm_de_sable_lave_(3-6)._mettre_en_place_un_lit_de_pose_de_substrat_mousse_de_4_cm,_le_compacter._poser_les_dalles_ecoraster_et_

Refermer le géotextile, poser une couche de réglage de 3 cm de sable lavé (3/6). Mettre en place un lit de pose de substrat ECOVEGETAL MOUSSES de 4 cm, le compacter. Poser les dalles ECORASTER et les remplir de ce même substrat.

231015161430-3

Les semences sont expédiées en fin de chantier, en été le semis est différé à septembre, en hiver à mars-avril. Le contenu des sacs est semé à la volée à raison de 100 g/m². Assurer un arrosage par aspersion de 5 à 10 l/m² pouvant se prolonger sur 2 à 3 semaines.

Coupe de principe ECOVEGETAL NOUES DRAINANTES

Noue drainante Ecovegetal
