LE SYSTÈME ECOVEGETAL GREEN
Pour engazonner les parkings encore plus vite que la nature
ECOVEGETAL GREEN est un système d’engazonnement destiné à la conception et à la réalisation d’aires et de parkings perméables végétalisés. L’exceptionnelle fiabilité de notre parking végétalisé permet d’obtenir un rendu immédiat avec des dalles pré-engazonnées. La mise en service du parking végétalisé est très rapide. ECOVEGETAL GREEN est composé d’une fondation et d’un lit de pose fertiles et de dalles ECORASTER pré engazonnées ou semées sur place.
Il suffira que les dalles gazon reçoivent l’eau et la lumière quelques heures seulement, le soir ou le week-end par exemple, pour que la végétalisation du gazon se développe de façon harmonieuse. Plus spécifiquement conçu pour un usage modéré, le parking végétalisé ECOVEGETAL GREEN est aussi idéal pour les voies d’accès pompiers. Nous proposons également de nombreux autres SYSTÈMES ECOVEGETAL qui puissent correspondre à votre projet.
Architectes, bureaux d’études, bureaux VRD, simplifiez-vous la tâche, rendez-vous dans notre outil d’aide à la prescription

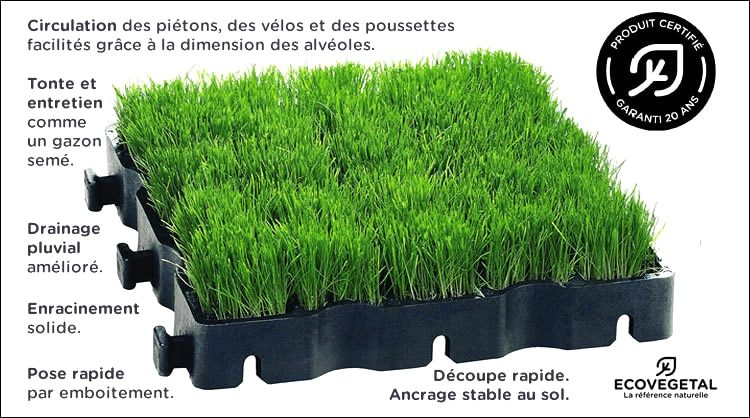

Les avantages de la dalle gazon - ECOVEGETAL GREEN
Votre parking : il a un rôle-clé pour gérer les eaux pluviales différemment et améliorer l’environnement urbain
Comment la dalle gazon ECOVEGETAL GREEN révolutionne la gestion durable des eaux pluviales et l’environnement urbain ? Grâce à sa structure alvéolaire innovante et son coefficient de ruissellement nul, elle absorbe les eaux pluviales telle une éponge et agit comme un filtre épurateur de l’eau très efficace. En outre, ECOVEGETAL GREEN redonne vie à la biodiversité et au vert en milieu urbain, en encourageant la création d’espaces engazonnés. C’est une solution écologique à tout point de vue, pas seulement celui de l’eau.
En plus de sa capacité à gérer les eaux pluviales, elle apporte en effet sa contribution pour :
- La réduction des îlots de chaleur : en permettant l’implantation de surfaces engazonnées en milieu urbain, le système de dalle gazon ECOVEGETAL GREEN contribue à réduire les îlots de chaleur, souvent associés aux surfaces bétonnées ou asphaltées. Les espaces engazonnés offrent une meilleure régulation thermique en absorbant et en évaporant l’eau, ce qui permet de rafraîchir l’air ambiant.
- L’amélioration de la qualité de l’air : les espaces engazonnés aident à absorber les polluants atmosphériques tels que le CO2 et à produire de l’oxygène. De plus, les surfaces végétalisées participent à la réduction des particules fines en suspension dans l’air.
- La biodiversité : le système de dalle gazon ECOVEGETAL GREEN favorise le développement de la biodiversité en milieu urbain en offrant un habitat propice à la faune et la flore. Elle contribue à la création de corridors écologiques et participe au maintien des écosystèmes.
Le confort acoustique : les espaces engazonnés ont la capacité d’absorber les bruits et d’atténuer les nuisances sonores, améliorant ainsi le confort acoustique en milieu urbain.
POUR LA NATURE
- Le compactage des sols est évité et la perméabilité préservée.
- Les surfaces engazonnées facilitent l’infiltration des eaux de pluies, limitent le ruissellement de surface et ralentissent les écoulements.
- Les matériaux utilisés sont recyclés et donc écologiques.
- Le système racinaire du gazon est bien nourri et se développe en profondeur.
- Les traces d’hydrocarbures sont dispersées et dégradées par les micro-organismes du sol.
POUR LA POSE
- Les surfaces assemblées de parking végétalisé sont parfaitement stables.
- La structure répond aux sollicitations mécaniques spécifiques d’un parking.
- Le rendu est immédiat et similaire à un gazon de placage.
- Les parois des modules de parking végétalisé résistent à la cassure et absorbent la dilatation.
- La pose du parking végétalisé se fait sans joint de dilatation.
POUR L'USAGER
- La voie de circulation est bien délimitée.
- Les places de parking gazon sont clairement différenciées.
- Les surfaces ne nécessitent pas plus d’entretien qu’un gazon.
- Le parking engazonné est immédiatement utilisable.
- Le système assure une végétation dense et durable.
- Agréable à la vue, le parking gazon donne une impression de campagne dans la ville.
POUR L'USAGE
- Idéal pour un parking à faible rotation comme un parking d’entreprise par exemple.
- Parfait pour la réalisation des voies d’accès de type pompiers.
- Les vibrations provoquées par le passage des véhicules n’entraînent pas le soulèvement des dalles.
- Les dalles protègent le gazon de l’érosion.
- Le parking est rapidement utilisable dès la mise en service du bâtiment.
LES RAISONS D'UN SUCCÈS
Utilisés dans de nombreux pays, les dalles gazon doivent leur succès à la possibilité d’obtenir un rendu végétal immédiat et une mise en service rapide du parking. En effet, un gazon semé sur site, par exemple en novembre, ne commencera à lever qu’en mars-avril de l’année suivante, soit au bout de 6 mois !
Faire le choix d’un parking perméable en dalles préengazonnées, c’est la certitude de pouvoir mettre en oeuvre un parking perméable végétalisé toute l’année (hors période de gel et de fortes chaleurs bien sûr). C’est éviter la contrainte de l’approvisionnement des matériaux en milieu urbain. C’est éviter la contrainte de l’arrosage et du suivi d’un gazon semé sur site. C’est éviter la neutralisation du parking pendant au minimum 60 jours pour permettre la levée du gazon. C’est éviter que des gazons installés dans de mauvaises conditions n’arrivent jamais à maturité ! Faire le choix d’un parking perméable en dalles gazon, c’est enfin la possibilité de réaliser facilement des parkings avec des places de stationnement mixte (gazon ou végétalisé)
Tous ces problèmes que règle le choix d'un parking evergreen
Le concept de stationnement evergreen
Le concept de “parking evergreen” est celui d’un aménagement durable et écologique qui permet la circulation ou le stationnement sur un espace vert toute l’année … sans jamais le dégrader ! Pour cela, il faut une fondation invisible pour que l’espace vert puisse assurer l’infiltration de l’eau et en même temps une stabilisation suffisante pour supporter le poids de véhicules légers et lourds . Un stationnement végétalisé apporte de nombreux bénéfices environnementaux, en permettant la restauration des fonctions naturelles du sol : absorption de l’eau, biodiversité, régulation thermique (voir ci-après).
Lorsque l’on se gare sur du bitume (partie imperméabilisée) et que l’on ajoute une grande surface de pelouse. On perd à la fois de la place pour la fonctionnalité de parking (ce qui peut-être un vrai problème dans le cas de parkings commerciaux, par exemple, ou de parkings d’entreprises au fort développement, ou de parkings de centre-ville). On perd ici aussi, du strict point de vue écologique, de la surface d’absorption de l’eau de pluie. On ne fait pas vraiment de la gestion d’eaux pluviales .. à la parcelle. Comparez avec la photo en haut de cette page, où, pour les mêmes fonctionnalités : 100% de l’espace parking est infiltrant.
En outre, le coefficient de ruissellement de la terre elle-même (substrat naturel sur lequel pousse le gazon) n’est pas nul, à la différence de celui du système ECOVEGETAL GREEN où l’eau s’infiltre à la fois par les alvéoles de la structure portante et à travers le substrat utilisé pour la pousse du gazon, substrat plus léger que la terre.
Toutes les dalles engazonnées ne sont pas conçues de la même façon. Tout dépend du système choisi.
Certains systèmes se contentent de poser une dalle alvéolaire à même le sol, ou quasiment. Sans étudier préalablement le type de sol en question. Or, si le sol est argileux ou fermé, la capacité d’infiltration du parking sera insuffisante et de la boue se formera immanquablement, rendant la totalité du parking boueux, les jours de pluie.
C’est d’ailleurs ce type de solutions qui a beaucoup nui à la réputation des dalles engazonnées.
On leur prête parfois le double défaut de produire de la boue quand il pleut et de ne pas permettre au gazon de pousser quand il fait sec.
Un parking imperméable submergé, même de façon modérée, peut vite devenir un bassin involontaire pour les voitures stationnées. Selon les configurations du terrain et surtout selon les ruissellements liés aux espaces voisins, en cas de fortes pluies, on peut se retrouver avec de véritables dégâts sur les véhicules. Et l’on sait que les changements climatiques vont accélérer ce type de phénomènes dans les années qui viennent.
Les PLU des communes sont d’ailleurs de plus en plus exigeants sur les exigences de perméabilité des cours de nouveaux immeubles, parkings privés et autres espaces.
Conseils pour la mise en œuvre du système ECOVEGETAL GREEN
Installer une dalle ECOVEGETAL GREEN (dalle engazonnée) est un processus en plusieurs étapes, qui nécessite une préparation minutieuse du terrain, une pose adéquate de la dalle et un entretien régulier pour assurer sa pérennité. Voici comment procéder :
Préparation du terrain
Réaliser une étude géotechnique de portance à court et à long terme du fond de forme et vérifier la perméabilité du sol. Le dimensionnement des plateformes pour la circulation des véhicules est donné par le Guide des terrassements Routiers (GTR).
Contrôler la compacité de la couche de forme et la portance de la plateforme. (Les valeurs attendues pour une plateforme de niveau de résistance PF2 destinée à un usage parking sont EV2 ≥ 50 MPa et indice portant 10 < CBR ≤ 20.)
Décaisser le sol sur 30 à 60 cm et contrôler la portance. Vérifier la perméabilité du fond de forme (6). (Un drainage est recommandé pour un coefficient de perméabilité K ≤ 10-6 m/s.)

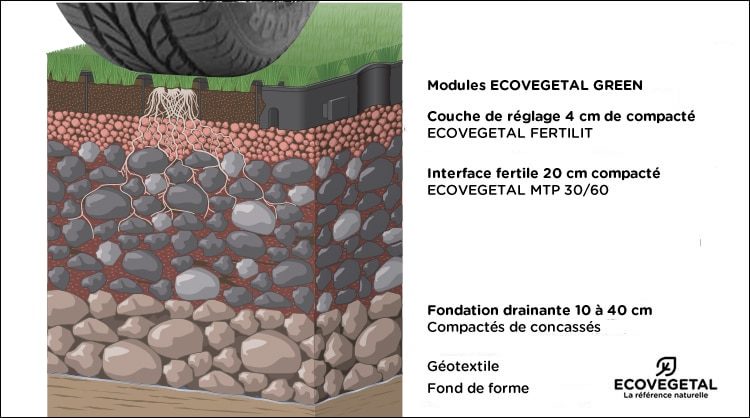

Pose du système GREEN
- Poser un géotextile sur l’arase
- Mettre en oeuvre la sous fondation, 10 à 40 cm de concassé 40/80 selon l’usage VL ou PL du parking. Elle assurera portance et drainage. Compacter selon les règles de l’art
- Terminer la fondation par 20 cm de mélange terre-pierres (voir fiche technique)
- Compacter selon les règles de l’art, vérifier la déformabilité de la plateforme, contrôler les niveaux
- Régler la fondation par un lit de pose de 5 cm de FERTILIT® (4 cm après passage du compacteur)
- Dépalettiser les modules précultivés dès réception sur chantier.
- Poser les modules engazonnés ECOVEGETAL® GREEN, en cas de découpes, prévoir de les faire en fond de parking pour conserver des modules entiers dans les parties les plus sollicitées
- Pour finaliser la mise en oeuvre, passer un cylindre sur les ECOVEGETAL® GREEN (à juger en fonction du foisonnement de la couche de réglage)
- Assurer, en fin de chantier, un arrosage de 5 à 10 l par m2.
- Continuer l’irrigation pour maintenir le substrat humide jusqu’à complet enracinement des végétaux : entre 22 et 28° : 5-10L/m2/jour ou si T°>28° : >10L/m2/jour*.
En suivant ces étapes, vous obtiendrez une installation réussie et durable de votre dalle engazonnée ECOVEGETAL GREEN. N’oubliez pas d’assurer un entretien régulier pour préserver la qualité et la fonctionnalité de votre espace vert
ECOVEGETAL GREEN permet d’obtenir la Conformité « ESPACES VERTS » et « SURFACE NON IMPERMEABILISEE »
Entretien d'un parking engazonné ECOVEGETAL GREEN
FERTILISATION : Apport 2 fois par an d’engrais à action prolongée.
- Février/mars : Au démarrage de la végétalisation, un engrais à libération lente est recommandé.
- Automne : L’engrais doit apporter surtout, de l’acide phosporique (P) et de la potasse (5K). Ces deux éléments favorisent la croissance de la plante et le développement de ses racines.
ARROSAGE : En cas de sécheresse prolongée.
Pour les parkings avec arrosage automatique : vérification du bon fonctionnement du dispositif et mise en hivernage.
TONTE : La fréquence des tontes varie en fonction des conditions météorologiques.
Il est préférable de tondre régulièrement au printemps et à l’automne en laissant 5 cm de pousse au dessus des dalles gazon. Eviter la tonte en période de sécheresse.
DÉSHERBAGE :
En France, de plus en plus de communes limitent l’utilisation de pesticides et de desherbants. La “gestion Différenciée” est une approche qui permet de gérer les espaces verts en milieu urbain, il s’agit bien souvent de “laisser faire lanature”, afin de conserver des refuges biodiversité que l’entretien intensif apprauvit et supprime.
Caractéristiques du système ECOVEGETAL GREEN pour parking drainant
CARACTERISTIQUES
- Matériau : PEBD 100 % recyclé et recyclable,
- Couleur : noire avec croisillons de portance à la base,
- Système d’attaches : par tenon-mortaise sécurisé,
- Résistant au gel, inaltérable aux UV, incassable,
- Dimensions : dalle alvéolaire 333 x 333, alvéoles 60 x 60 mm,
- Hauteur : 40 ou 50 mm,
- Capacité de charge à vide :150 t/m² (E40) et 350 t/m² (E50),
- Capacité de charge remplie :Min 800 t/m².
CONDITIONNEMENT DES DALLES
- Unité de vente : plaque préassemblée de 1,33 m² (12 dalles),
- Palettisation : 29,26 m²/ palette (E50) – 34,58 m²/ palette (E40),
- Couches/palette : 22 couches (E50) – 26 couches (E40),
- Poids au m² : 40 à 50 kg/m² selon modèle,
- Poids d’une palette : 1300 à 1500 kg/palette selon modèle.
- CERTIFICATIONS
- Agrément parking et parc à camion TÜV DIN EN ISO 124 E et B125,
- Agrément voie pompier + 20t/essieu TÜV DIN 4102,
- Neutre pour l’environnementTÜV DIN 38412,
- Durée de vie supérieure à 10 ans TÜV DIN 38412,
- Agrément voie de circulation et zone de stockage TÜV DIN 1072,
- Résistance au feu TÜV DIN 4102.
MATÉRIAUX DE FONDATION
- Couche de réglage : Mélange ECOVEGETAL FERTILIT.
- Substrat de fondation : Mélange TERRE-PIERRE 30/60 (agrégats + HYDROFERTIL).
- Le marquage peut être réalisé par les plots ECOVEGETAL PMC5/4 ou par des clous inox (hauteur 4 et 5 cm).
ECOVEGETAL GREEN avec sub-irrigation un parking engazonné pour climats chauds
ECOVEGETAL GREEN MERIDIO est un système d’engazonnement destiné à la conception et à la réalisation d’aires et de parkings végétalisés fortement exposés aux périodes de sécheresse.
L’irrigation par capillarité permet d’assurer, quelle que soit la période, un rendu impeccable sans contrainte pour l’usage.
- économie d’eau de 60% par rapport à une irrigation par aspersion
- évite les dégradations du système d’irrigation
Disponible aussi en dalles pré-engazonnées pour un rendu immédiat en zone aride.
Ce qu’il faut savoir sur la perméabilité pour un stationnement durable
1- Pourquoi parle-t-on de "gestion de l'eau à la parcelle" ?
L’idée innovante de la « gestion de l’eau à la parcelle » transforme la conception des parkings, cours, terrains de sport et autres espaces urbains. Ce principe cherche à maîtriser les eaux pluviales directement sur la parcelle, au lieu de les laisser s’évacuer dans les canalisations. Cette approche diminue le ruissellement des eaux de surface et favorise la recharge des nappes souterraines.
2- Le coefficient de ruissellement
Le coefficient représente le rapport entre la hauteur d’eau ruisselée (pluie nette) et la hauteur d’eau précipitée (pluie brute). Un coefficient plus bas sur une surface spécifique indique une diminution du ruissellement et une réduction du risque d’inondation dans la zone concernée. Voici quelques exemples de coefficients de ruissellement en fonction des matériaux utilisés :
- Pavé en béton : 0,85 à 0,95
- Asphalte : 0,75 à 0,95
- Pavé perméable : 0 à 0,4 (selon le système choisi)
- Gazon : 0,05 à 0,4
- Terre : 0,1 à 0,4
Afin de déterminer le coefficient de ruissellement pour une surface spécifique, des essais sur site sont nécessaires, comme le test du bac ouvert. Ce test implique de verser une quantité d’eau sur la surface et de mesurer la quantité d’eau écoulée. La différence entre l’eau versée et l’eau récupérée permet de calculer le coefficient de ruissellement. Des outils numériques, tels que les modèles de ruissellement, peuvent également être utilisés pour estimer le coefficient de ruissellement d’une surface. Par exemple, le logiciel développé par l’Environmental Protection Agency des États-Unis peut être mentionné, bien qu’il soit plus adapté aux grandes surfaces comme les bassins versants que pour les petites zones telles que les parkings ou les cours.
Dans le cas du système ECOVEGETAL GREEN, nos tests, effectués notamment à notre siège social avec notre simulateur de pluie, démontrent clairement un coefficient de ruissellement nul. 100% de la pluie tombée est absorbée sur place (voir vidéo ci-dessus).
3- ECORASTER
ECORASTER est le nom du dispositif de dalles modulaires conçu par PURUS, partenaire d’ECOVEGETAL. Ce système est employé pour les parkings engazonnés et végétalisés. Grâce à leur conception, ces dalles assurent une infiltration maximale, voire totale, de l’eau de pluie. De plus, le principe de modules garantit une résistance particulièrement élevée. Cette solution est à la fois rapide et aisée à mettre en place, offrant une surface perméable pour un accès aisé à tous les usagers. Toutes les dalles de la gamme ECORASTER présentent des caractéristiques de perméabilité similaires lorsqu’ils sont mis en œuvre comme décrit précédemment. Les dalles ECORASTER s’assemblent solidairement entre elles grâce à un système d’attache par tenons-mortaises. Il existe différents modèles de dalles (E30, E40, E50) en fonction de l’usage qu’il en ai fait.
Pour réaliser le système ECOVEGETAL GREEN, les dalles ECORASTER peuvent être livrées pré-engazonnées pour un rendu immédiat sur chantier.
4- La dépollution des hydrocarbures
Contrairement à ce que l’on pourrait croire, des eaux de pluie qui s’infiltrent dans le sol n’embarquent pas les polluants hydrocarbures avec elles. Au contraire.
Les molécules d’hydrocarbures n’aiment pas celles de l’eau. En conséquence, à peine l’ensemble des deux s’infiltre-t-il dans le substrat qu’il rencontre le système racinaire et d’autres molécules qui viennent les séparer. Ensuite, les bactéries présentes dans le sol viennent éliminer les hydrocarbures. Exactement comme cela se fait dans la nature. Des études scientifiques, menées de façon indépendante avec le Céréma (voir vidéo ci-contre) démontrent que l’eau rejetée vers les nappes est totalement dépolluée.
A la différence de ce qui se passe avec un parking imperméable.
Téléchargez notre boîte à outil complète
Une mise en perspective complète
Notre boîte à outils contient les documents-clés (pdf, vidéos, etc.) pour vous aider dans la prise en compte complète de la gestion des eaux pluviales pour un projet.
- notions-clés en image
- réglementation
- solutions
