Toitures végétalisées : coupes et schémas techniques

De quels éléments principaux doit se composer une toiture verte ? Vous avez besoin d’aide pour visualiser le schéma technique d’un projet de toiture végétale ? Avant de vous donner les clés d’une coupe de toiture végétalisée, vérifiez pour quel type de toit vous envisagez ce projet.

Listez ensuite les éléments essentiels à intégrer dans votre coupe technique de toiture verte.

Quel type de toiture allez-vous végétaliser ?

Toiture terrasse plate ? Toit accessible ou terrasse non accessible ? Toiture en pente ? Plutôt à 5% ou plutôt 200% de pente ? Toiture papillon, combles aménagés avec lucarne ?

Selon la structure d’origine, vous n’allez évidemment pas installer le même système de végétalisation. La coupe de voiture végétale ne sera donc pas la même. Si vous avez un doute à ce sujet, n’hésitez pas à consulter cet article sur les types de toits et terrasses végétales.

Quelle végétation prévoyez-vous sur la toiture ?

Le choix des végétaux se fait en fonction du résultat attendu, de l’orientation et de la situation climatique et géographique, et bien entendu des capacités de la structure initiale.

Ce choix est directement lié au type de structure que vous allez mettre en place pour votre végétalisation. Un tapis pluôt ras de sedum, à semer ou en godets précultivés, une végétation sauvage et montante : 3 solutions, 3 coupes différentes. Et le catalogue est vaste.

Ce qui se joue dans le choix de végétalisation, c’est notamment le poids et la quantité de substrat. De sa composition dépend la réussite de l’ouvrage ainsi que sa pérennité. Pensez à sélectionner un substrat faisant l’objet d’une mesure à CME (Capacité Maximale en Eau), pour permettre les bons calculs de structure nécessaire pour vos bâtiments.

La hauteur du substrat varie selon le besoin des plantes (prenez en considération le fait qu’il se tassera avec le temps).

Quel drainage pour votre coupe de toiture végétalisée ?

Votre coupe de toiture végétale intègrera également le choix de système de drainage. Celui-ci est indispensable pour le stockage d’eau en toiture.

Un drain inerte polyéthylène/polystyrène est particulièrement indiqué pour les toitures sur support béton à pente nulle.

Un drain minéral (terre cuite ou pouzzolane, par exemple, matériau imputrescible) est préconisé dans les secteurs caractérisés par un climat sec ou continental. Sa caractéristique est de stocker de l’eau en toiture pour les végétaux.

Les indispensables qui composent votre toiture végétale

Pour la réussite de votre projet de toiture végétale, il est important de ne négliger aucune couche. De l’isolation à la surface du toit à la pose de végétaux – et en incluant éventuellement les accès pour l’entretien ou l’arrosage – votre schéma de coupe devrait contenir certains éléments indispensables, tels que :

–       Le support du toit (bois, acier) et revêtement ;

–       L’acrotère dans le cas d’une végétalisation en pente ;

–       Les végétaux ;

–       Le substrat (minéral, enrichi, tassé ou non, etc.) ;

–       Une natte à forte rétention d’eau. Elle sert à la fois de couche absorbante de protection sous la végétalisation et de protection mécanique de l’étanchéité. Doublée d’une natte de protection imputrescible, ces deux éléments sont essentiels dans la végétalisation d’une toiture en pente, par exemple ;

–       Un filtre géotextile qui empêche la migration de la fraction fine du substrat dans le drain.

–       Le système de drain choisi (parfois multiple) : drainage à réserve d’eau avec ouvertures d’aération et de diffusion, drain à rétention d’eau avec géotextile, couche de drainage en terre cuite, etc. ;

–       Les éventuels éléments de bordure métallique (séparation de la zone stérile et de la zone végétalisée ou bordure d’une végétalisation en rive), ou de bordure en béton ;

–       Les éléments de stabilisation du substrat pour un système en forte pente ;

–       Les crochets d’arrimage (forte pente).

Vos schémas et coupes de toitures végétales

Voici une sélection non exhaustive de coupes de toitures végétales proposées par les experts d’ECOVEGETAL.

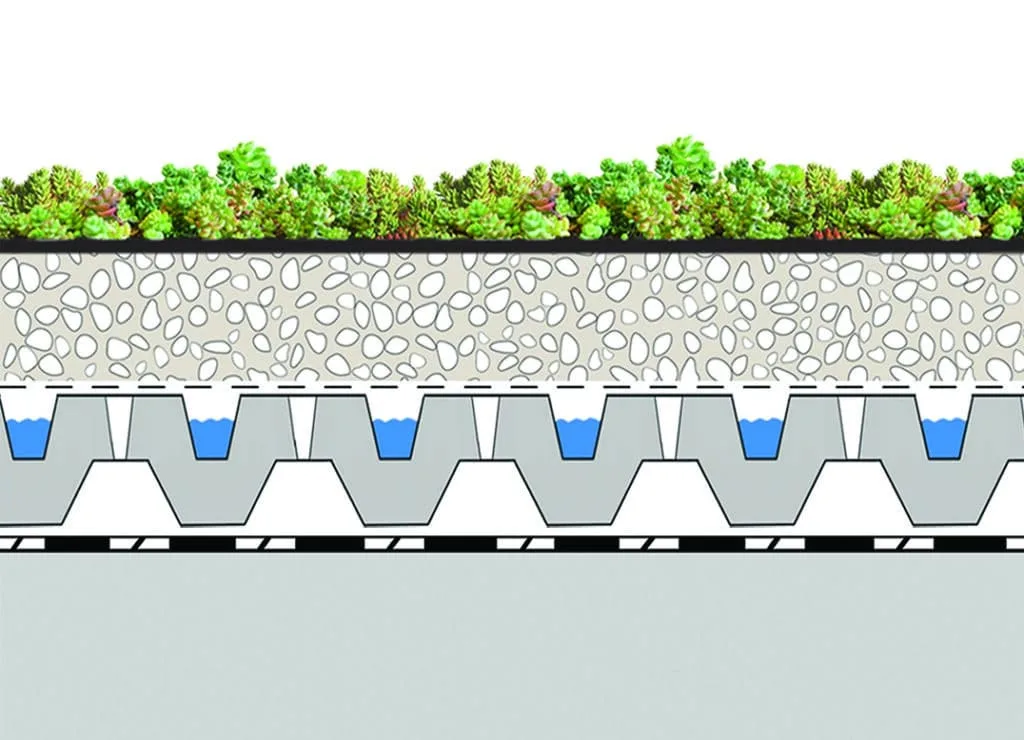

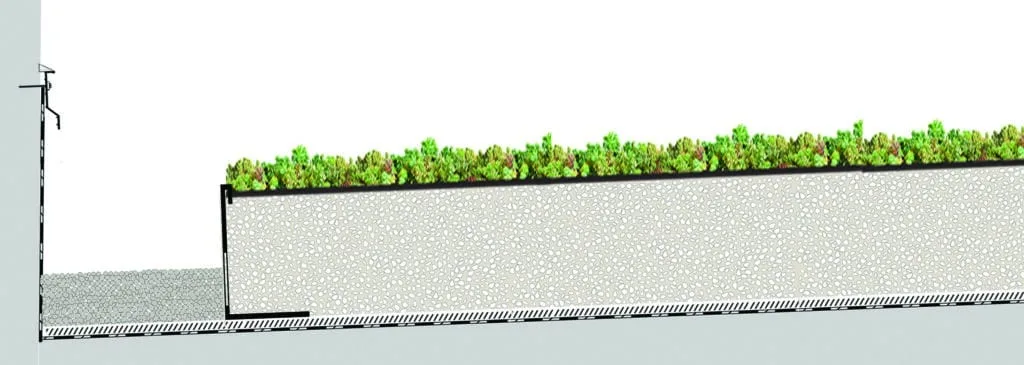

Coupes de toiture végétale avec végétation extensive simple + couche de drainage à réserve ou rétention d’eau (non minérale)

Coupe 1 :
Hauteur du système tassé : 10 cm
Poids à capacité maximale en eau : 90 kg /m2
Capacité de rétention d’eau : 44 l/m2
Coefficient de ruissellement : 0,46

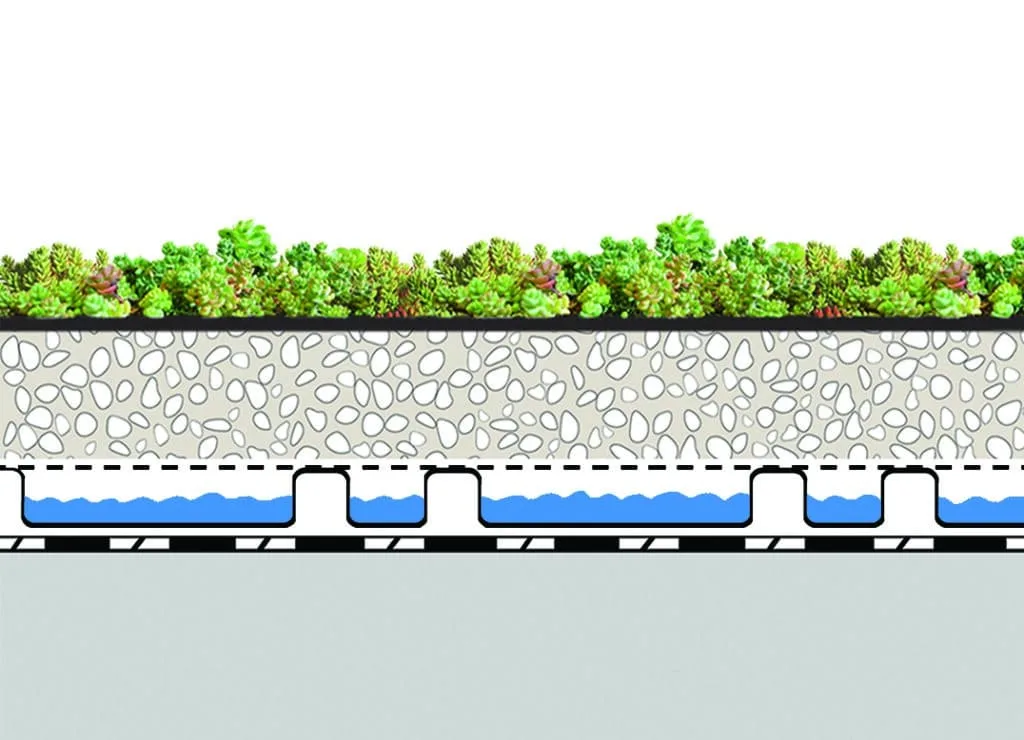

Coupe 2 :
Hauteur du système tassé : 8 cm
Poids à capacité maximale en eau : 90 kg /m2
Capacité de rétention d’eau : 44 l/m2
Coefficient de ruissellement : 0,46

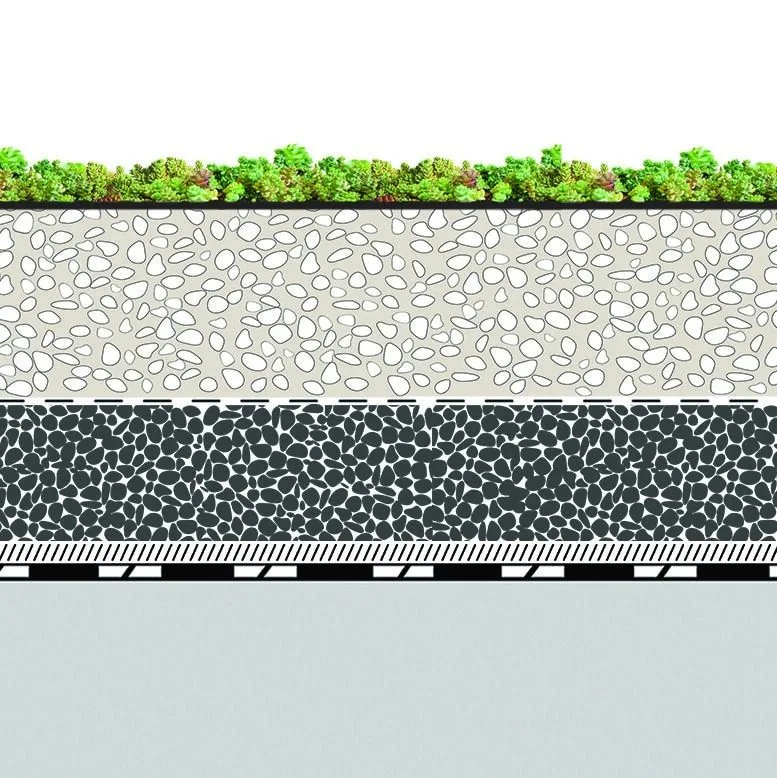

Coupe de toiture végétale avec végétation extensive simple + drain minéral

toiture terrasse végétalisée coupe succulis meridio système ECOVEGETAL

Hauteur du système tassé : 10 cm
Poids à capacité maximale en eau : 136 kg /m2
Capacité de rétention d’eau : 51 l/m2
Coefficient de ruissellement : 0,53

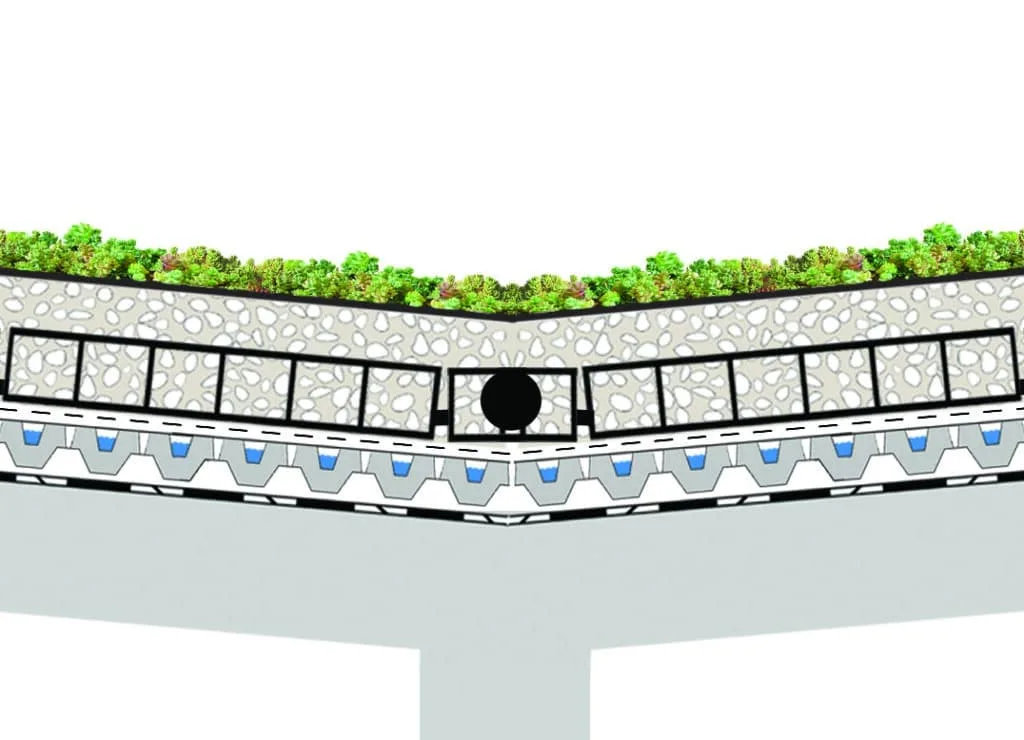

Coupe de toiture végétale avec végétation extensive simple et faible pente

Coupe toiture végétalisée légère pente

Hauteur du système tassé : 9 cm
Poids à capacité maximale en eau : 125 kg /m2
Capacité de rétention d’eau : 58 l/m2
Coefficient de ruissellement : 0,40

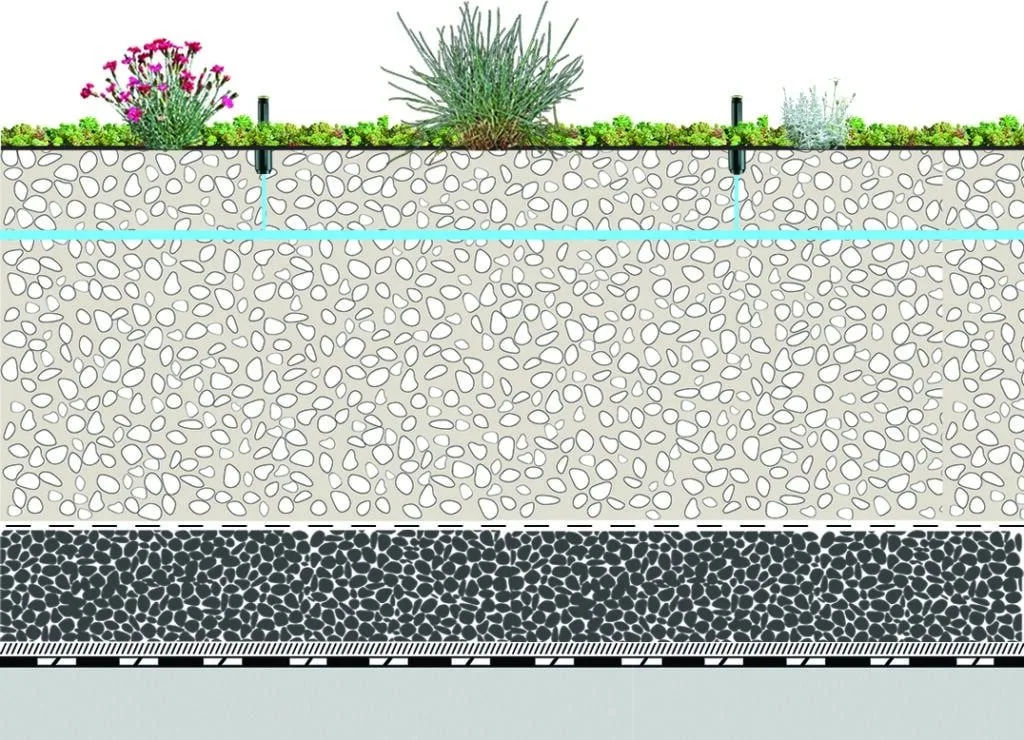

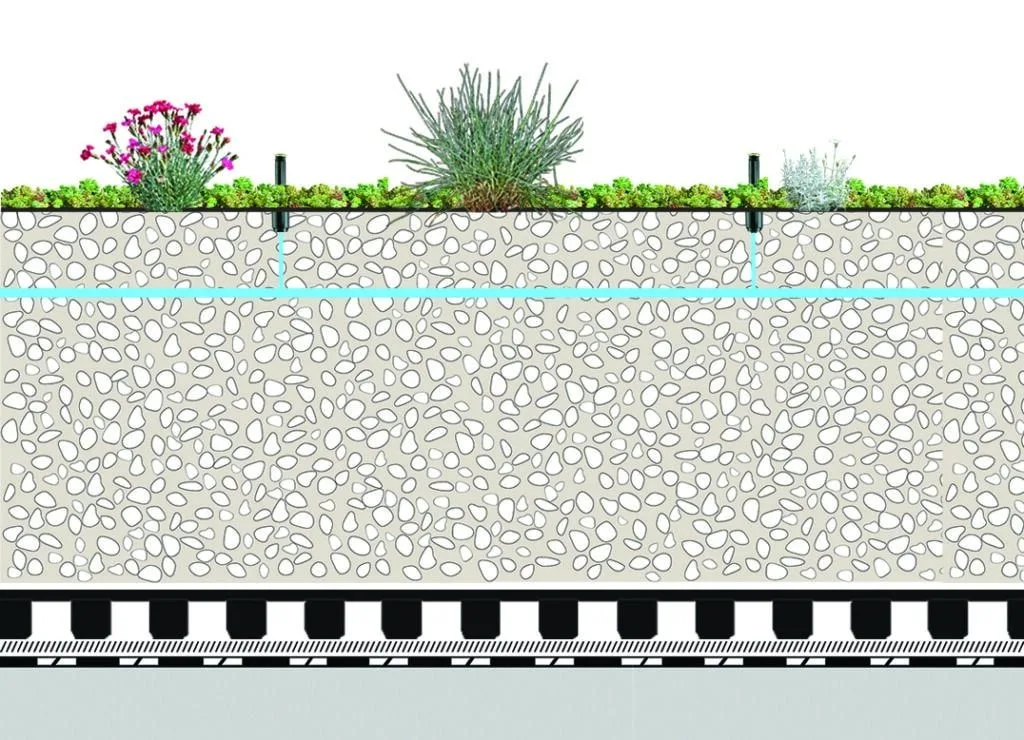

Coupes de toiture végétale avec végétation extensive composée et ajout d’un drain supplémentaire

Coupe 1 :
Hauteur du système tassé : 16 cm
Poids à capacité maximale en eau : 204 kg /m2
Capacité de rétention d’eau : 76 l/m2
Coefficient de ruissellement : 0,38

Coupe 2 :
Hauteur du système tassé : 14 cm
Poids à capacité maximale en eau : 166 kg /m2
Capacité de rétention d’eau : 76 l/m2
Coefficient de ruissellement : 0,39

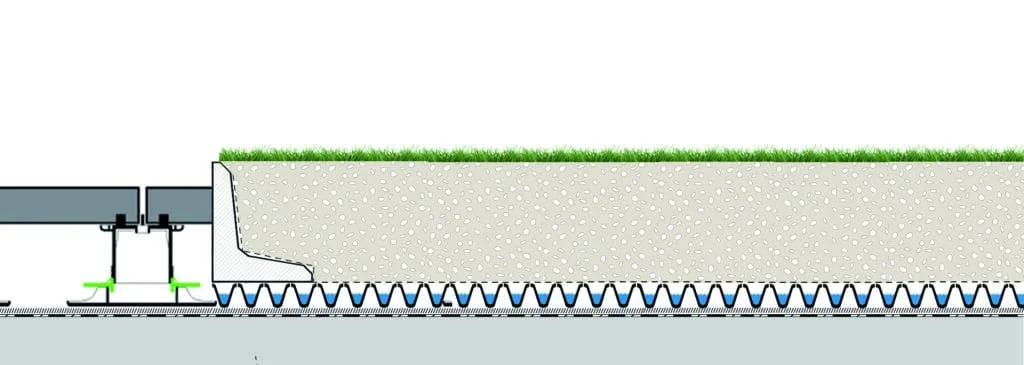

Coupe toiture végétalisée avec végétation de type gazon et ajout d’un drain

blank

Hauteur du système tassé : 34 cm
Poids à capacité maximale en eau : 511 kg /m2
Capacité de rétention d’eau : 191 l/m2
Coefficient de ruissellement : 0,21

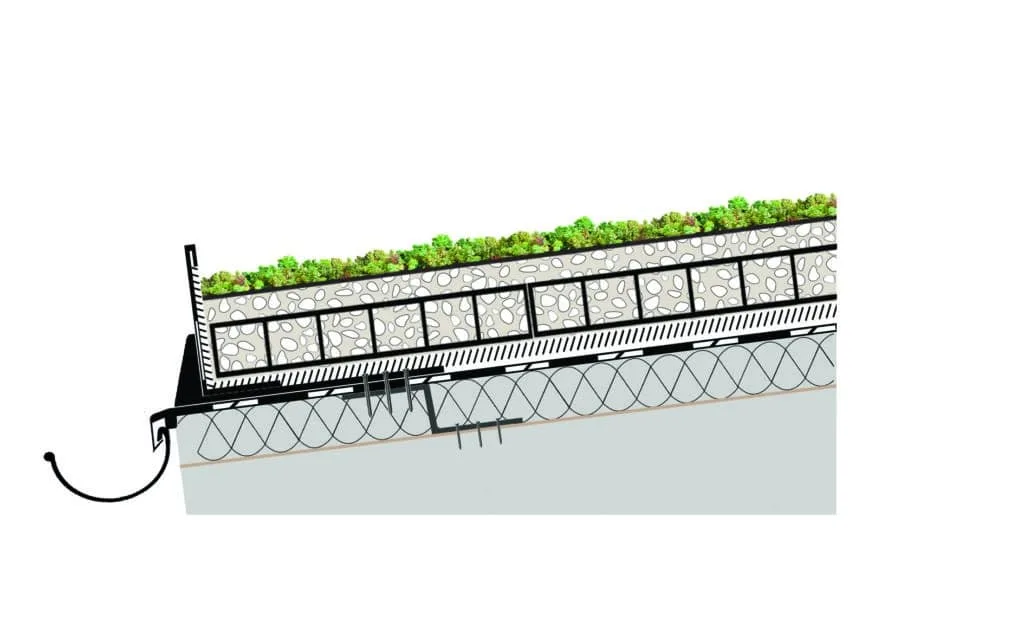

Coupes techniques de toitures végétalisées en pente (<45%)

Coupe 1 :
Hauteur du système tassé : 8 cm
Poids à capacité maximale en eau : 123 kg /m2
Capacité de rétention d’eau : 71 l/m2

Coupe 2 :
Hauteur du système tassé : 12 cm
Poids à capacité maximale en eau : 119 kg /m2
Capacité de rétention d’eau : 67 l/m2

Une toiture en pente peut être végétalisée jusqu’à 200% de pente.

Aviez-vous tout bien listé pour votre projet de toiture végétalisée ?

Vous avez un doute ? Téléchargez ici le guide ECOVEGETAL des toitures végétales pour plus d’informations et de schémas de structures de toitures.
